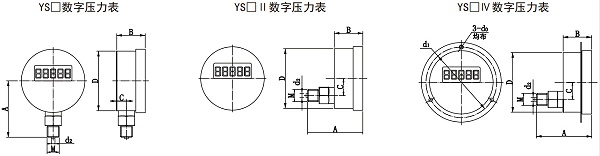

| 型号 | 外形尺寸（mm） | 开孔尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | d₀ | d₁ | d₂ | M | ||
| YS60-I | 59 | 33 | 12 | 60 | / | / | Φ5 | M14×1.5 | / |
| YS60-II | 61 | 35 | 18 | 60 | / | / | Φ5 | M14×1.5 | Φ63 |
| YS60-IV | 61 | 35 | 18 | 60 | R2.35×7.5 | Φ72 | Φ5 | M14×1.5 | Φ63 |
| YS100-I | 90 | 45 | 17 | 98 | / | / | Φ6 | M20×1.5 | / |
| YS100-II | 90 | 48 | 34 | 99 | / | / | Φ6 | M20×1.5 | Φ103 |
| YS100-IV | 90 | 48 | 34 | 99 | R3×8 | Φ118 | Φ6 | M20×1.5 | Φ103 |
| YS150-I | 116 | 52 | 16.5 | 148 | / | / | Φ5.5 | M20×1.5 | / |
| YS150-II | 94 | 52 | 28 | 148 | / | / | Φ5.5 | M20×1.5 | Φ153 |
| YS150-IV | 94 | 52 | 28 | 148 | Φ6 | Φ165 | Φ5.5 | M20×1.5 | Φ153 |
| 型号 | YS□ |
| 公称直径 | Φ60、Φ100、Φ150 |
| 测量范围(MPa) | -0.1～250MPa |
| 精度 | ±0.1%FS、±0.2%FS、±0.5%FS |
| 测量介质 | 与304或316L兼容的各种流体介质 |
| 采样频率 | 1～30次/秒 |
| 刷新频率 | 1～30次/秒 |
| 供电方式 | AAA1.5V×2、3.6V锂电池 |
| 显示方式 | 5位LCD |
| 显示单位 | MPa、kPa、kgf/cm²、psi、bar |
| 传感器 | 扩散硅/玻璃微溶 |
| 压力类型 | 绝压、负压、正压、正负压 |
| 连接型式 | 螺纹、法兰 |
| 安装型式 | 径向无边、径向带边、轴向无边、轴向带边 |
| 壳体材质 | 304 |
| 工作温度 | -40℃～85℃ |
| 使用环境条件 | -20℃～60℃；相对湿度≤80%RH |
| 防护等级 | IP55 |
